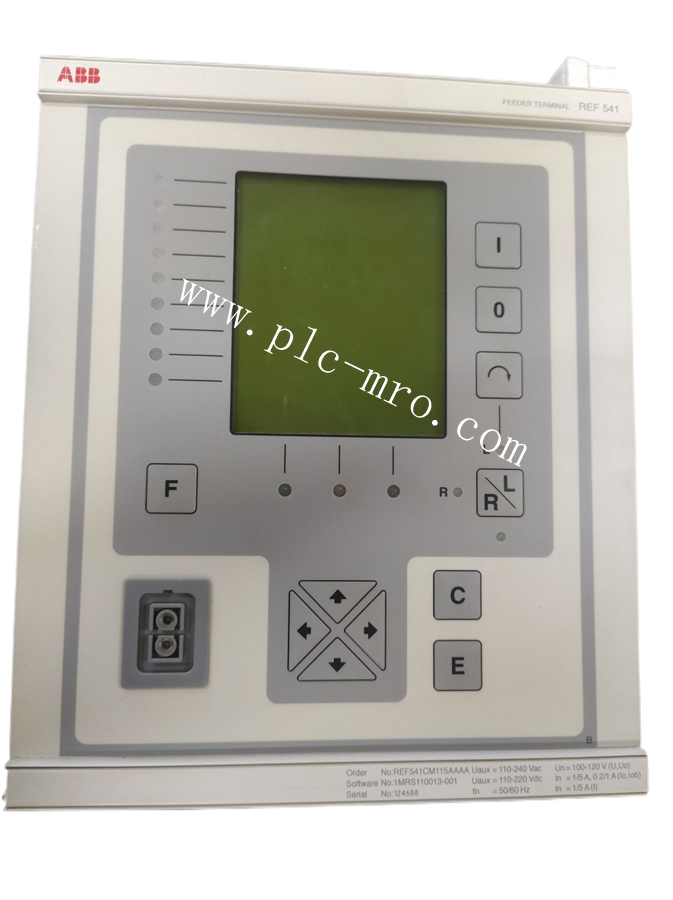

REF545馈线终端保护装置
REF545馈线终端保护装置
REF545保护功能同样支持各种类型电网，例如中性点不接地网络、消弧线圈接地网络和部分接地网络。其应用范围还覆盖中型三相异步电机及无功功率补偿并联电容器组的保护和控制。除保护、测量、控制、状态监视和常规功能外，REF541 馈线终端还提供了大量的PLC功能，这就允许了变电站自动化所需的多种自动化和顺序逻辑控制功能集成在一个装置内。

REF541、REF543 和 REF545 系列馈线终端 被设计用于中压电网的保护、控制、测量和监 视。它们适用于不同的主接线方式，如单母 线、双母线及双开关接线。保护功能也支持不 同类型的电网，如中性点不接地系统、谐振接 地系统和小电阻接地系统。馈线终端还能应 用于三相异步电动机和无功补偿并联电容器 组的保护和控制。除了具有保护，测量，控制 和状态监视功能之外，馈线终端还提供完善的 PLC 逻辑可编程功能，PLC 功能使变电站 综合自动化系统所需要的自动化功能和顺序 逻辑控制功能集成到一个装置中。馈线终端 还可以使用IEC 60870-5-103规约、DNP 3.0 规约、Modbus 规约、SPA 规约或者 LON 网 实现与上层设备的通讯。而且，借助于 LON 网所支持的点对点通讯功能，馈线终端之间 可以通过通讯交换信息，减少了馈线终端之 间的硬接线。


1. 馈线终端用于中压电网的保护、控制、测量 和监视
2. 可用于电能质量的监测、保护、电容器组的 保护和控制以及电动机的保护
3. 可以用电流电压传感器或者传统的CT和PT 来进行电流电压测量
4. 装置的人机界面采用大液晶图形显示屏，且 该液晶显示屏可以和装置分离，便于在开关 柜上安装
5. 具有保护、控制、测量、通讯、电能质量监 测和设备的状态监视等各项功能
6. 保护功能包括带或不带方向的相间过流和接 地保护，零序过电压保护、过电压和欠电压 保护、热过负荷保护、断路器失灵保护以及 自动重合闸等
7. 控制功能包括断路器、隔离开关等控制对象 的就地和远方控制和同期检测，控制对象状 态显示及屏柜与变电站主机间的联锁显示
8. 测量功能包括相电流、线电压和相电压、零 序电流和零序电压、频率、功率因数、有功 和无功功率以及电能的测量等等
9. 设备的状态监视包括断路器状态显示、跳闸 回路监视以及馈线终端的内部自检
10. 具有同期检查、频率保护、电容器组的保护 和控制以及电流和电压谐波分量测量等功能
11. RTD/模拟量测量模块可用于温度、电流/电 压测量和 m A 量的信号输出
12. 具有三个通讯接口：一个用于与PC机的就 地通讯，另两个通过变电站监控系统用于远 方通讯
