EX2100励磁控制 激励器电源背板 IS200EPBPG1A
IS200EPBP Exciter Power Backplane (EPBP)
EX2100励磁控制（EX2100或励磁器）产生励磁电流来控制发电机交流端子电压和/或无功伏安。这是一个完整的静态励磁系统设计的发电机在新的和改造蒸汽，燃气和水轮机。


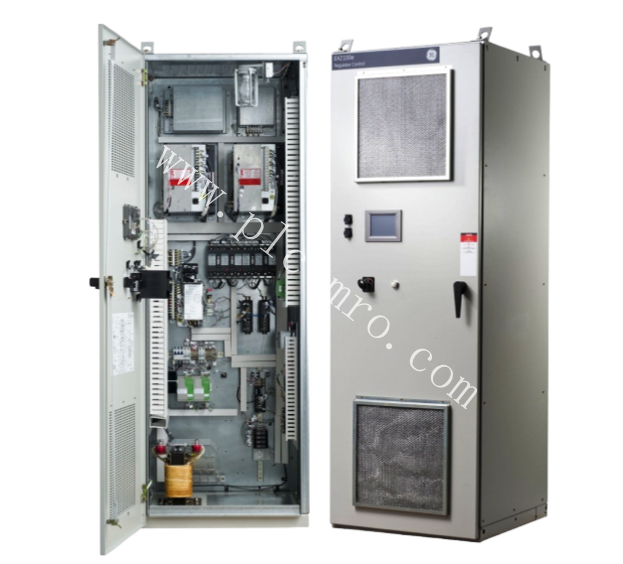

EX2100硬件分为以下三种机柜：
• 控制柜用于控制，通信和I/O板
• 用于现场闪光和保护电路的辅助机柜，如去励磁和轴电压抑制

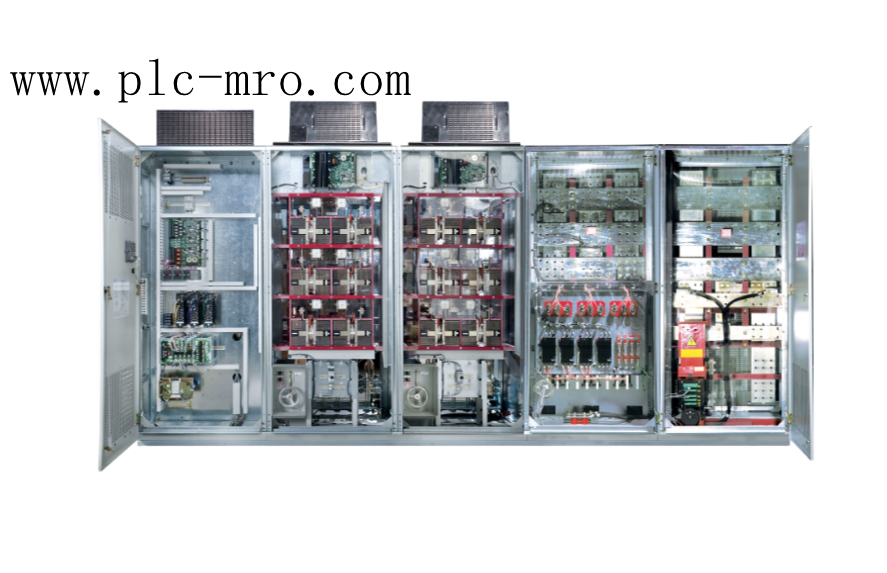

• 电源转换柜，用于电源可控硅电池，冷却风扇，直流接触器和交流断开
励磁器的功率变换器由桥式整流器、电阻/电容滤波器配置和控制电路组成。

励磁器是一个灵活的模块化系统，可以组装以提供一系列可用的输出电流和几个级别的系统冗余。这些选项包括来自电位、复合或辅助电源的电源。可以使用单个或多个桥接器、热备份桥接器以及单一或冗余控制。

励磁器的电力来自与发电机端子相连的电势变压器，或来自与辅助母线相连的励磁变压器。发电机线路电流和定子输出电压是对励磁机的主要反馈，直流电压和直流电流是励磁机磁场的受控输出。

该体系结构支持以太网LAN（单位数据高速公路）与GE其他设备的通信，包括用于配置的GE控制系统工具箱（工具箱）、涡轮机控制、LCI静态启动器和HMI（操作界面）


EX2100 Excitation control
The control panel is located in the control module. This module consists of an exciter back plate (EBKP) and a metal chassis for fixing the circuit board. In simplex control applications, the ESBP backplane is used. The control board is as follows:
• IS200DSPX Digital Signal Processor control board (DSPX)
• IS215ACLE Application Control Layer Module (ACLE or ACLA)
• IS200EISB Exciter ISBus Board (EISB)
• IS200EMIO Exciter Main I/O board (EMIO)
• IS200ESEL Exciter Selector board (ESEL)
• IS200EROC Exciter Regulator Options (EROC) (simplex only)

The exciter terminal boards are as follows:
• IS200EPCT Exciter PT/CT board (EPCT)
• IS200ECTB Exciter Contact Terminal Board (ECTB)
• IS200EXHS Exciter High Speed Board (EXHS)
• IS200EDCF Exciter Dc Feedback board (EDCF)
• IS200EACF Exciter Ac Feedback board (EACF)

Bridge and Protection Boards and Modules The exciter bridge and protection boards are as follows:
• IS200EGPA Exciter Gate Pulse Amplifier board (EGPA)
• IS200EHPA Exciter Gate Pulse Amplifier board (EHPA)
• IS200EHFC 100 mm Fan Control board (EHFC)
• IS200EXCS Conduction Sensor board (EXCS or EMCS)
• IS200EDEX Exciter De-Excitation and crowbar board (EDEX)
• IS200EGDM Exciter Field Ground Detector Module (EGDM)
• IS200EXAM Exciter Attenuator Module (EXAM)
